· 低价格、高可靠
· 105℃输出电容器
· 全球适用AC输入电压
· 效率高、工作温度低
· 软启动电流、有效降低AC输入冲击
· 有短路保护、过载保护
· 体积小、重量轻
· 100%满负荷烧机测试
· 内装EMI滤波器、纹波极小
|
型号
性能 |
MS-10-5超薄型 |
MS-10-12超薄型 |

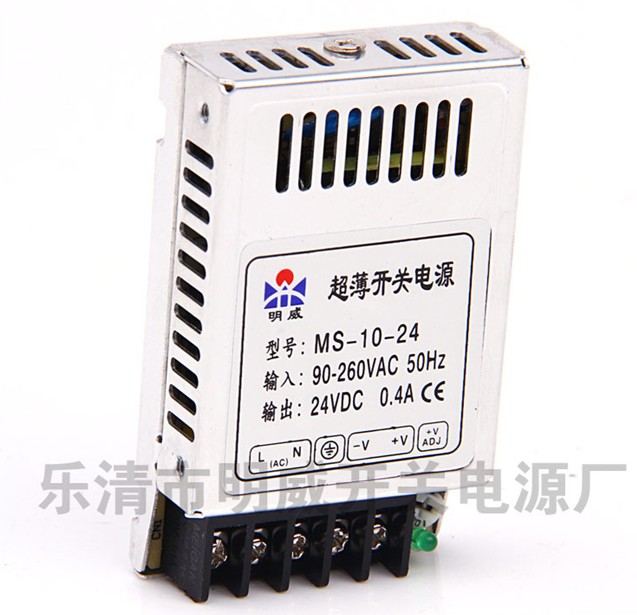

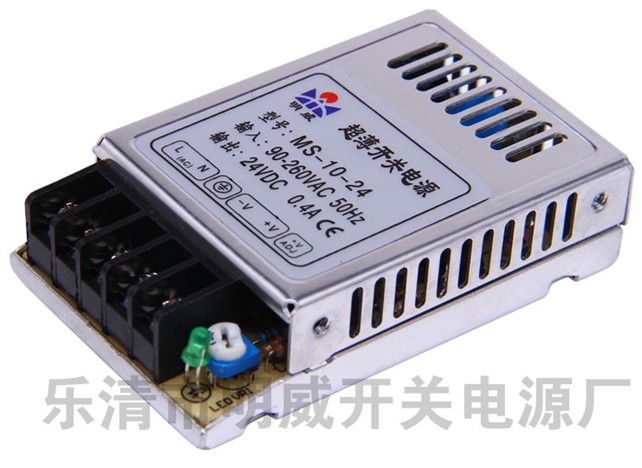

MS-10-24超薄型 |
直流输出电压 |
5V |
12V |
24V |
输出电压容差(注2) |
±2% |
±1% |
±1% |
额定输出电流 |
2A |
1A |
0.5A |
输出电流范围 |
0-3A |
0-1.3A |
0-0.5A |
纹波及噪音(注3) |
50mVp-p |
50mVp-p |
100mVp-p |
进线稳定度(注4) |
±0.5% |
±0.5% |
±0.5% |
负载稳定度(注5) |
±1% |
±0.5% |
±0.5% |
直流输出功率 |
10W |
12W |
12W |
效率 |
78% |
80% |
80% |
直流电压可调范围 |
±10,-5% |
±10% |
±10% |
输入电压范围 |
85~264VAC 47~63Hz;240~370VDC |
输入电流 |
0.5A/115V 0.25A/230V |
冲击电流 |
冷启动电流 15A/115V 30A/230V |
漏电流 |
<0.5mA/240VAC |
过载保护 |
105%~150%类型:FOLDBACK电流限制复位:自动恢复 |
过电压保护 |
…… |
高温保护 |
…… |
温度系数 |
±0.02%℃(0~50℃) |
启动、上升、保持时间 |
200ms,100ms,30ms |
抗震性 |
10~500Hz,2G 10min./1周期,时长60分,各轴 |
耐压性 |
输入输出间:1.5KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC |
隔离电阻 |
输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms |
工作温度、湿度 |
-10℃~+60℃,(参考输出特性图)20%~90%RH |
存储温度、温度 |
-20℃~+85℃,10%~95RH |
外形尺寸 |
78*48*21mm |
重量 |
0.3Kgs |
安全标准 |
满足UL1012要求(NOT APPLY FOR THE MARK) |
EMC标准 |
满足FCC PART15J条件CLASS B |
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。 2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。 3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。 4、进线电压稳定度测试:满负载时进线最低电压到最高电压。 5、负载稳定度测试:负载从0%到100%。 |
|
|
|
